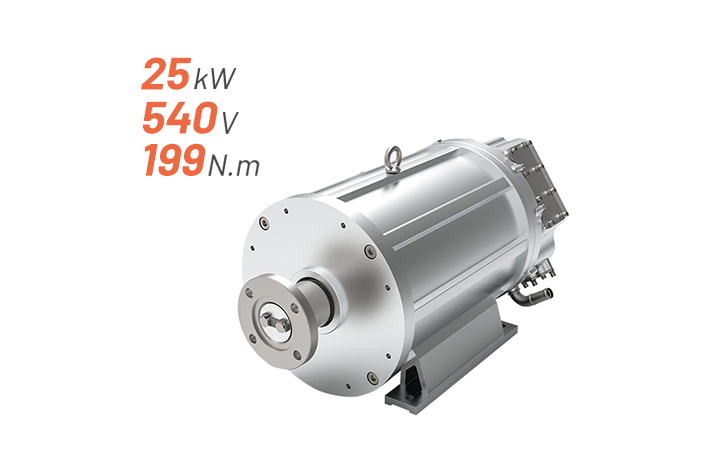

MSP38-025S199X1200H210

碩博電子以一體化動力總成為設計理念，整合電控、電機核心模塊，推出了電機電控一體化動力總成。新動力總成產品采用當前先進的矢量控制算法和CAN總線通信技術，可應用于環衛車、工程機械上裝電機驅動及控制系統，具有較高的可靠性、穩定性和安全性。

立即咨詢 +

產品細節

規格	600×350×310(mm)
材質	鑄鋁合金
工作電壓	詳見產品規格書
工作溫度	-40～+85℃

產品詳情

碩博電子以一體化動力總成為設計理念，整合電控、電機核心模塊，推出了電機電控一體化動力總成。新動力總成產品采用當前先進的矢量控制算法和CAN總線通信技術，能滿足環衛車、工程機械上裝系統高效率組裝、高效率調試的需求，可應用于環衛車、工程機械上裝電機驅動及控制系統，具有較高的可靠性、穩定性和安全性。

產品特性

額定參數：25KW/199N.m/1200rpm

峰值參數：30KW/400N.m/2500rpm

電池電壓：540V

額定電流：52A

峰值電流：62A

控制電壓：9~32V

防護等級：IP67

絕緣/冷卻/工作制：H/液冷/S1

安裝空間：長600X寬350X高310(mm)

軸徑：Φ120mmx14mm

重量：82kg

產品優勢

一體化設計理念，集成電機控制器和電機，主機廠總裝調試效率高

輕量化高功率密度設計，動力總成總質量小于分體機15%

高系統效率，系統效率85%以上占整個工作區大于85%

抗電磁干擾、抗震動性強

完善的保護機制

較寬的力矩和速度控制范圍，具有轉矩控制模式，轉速控制模式，以及制動發電再生功能

轉速控制和扭矩控制模式，控制精度3％以內

高可靠性的汽車級IGBT功率模塊

集成保護功能的IGBT門極驅動

安全可靠的故障檢測和處理措施

依據ISO26262功能安全要求的架構設計

CAN 2.0 通訊接口

具有傳感器以及電控制器在線故障診斷功能

通過CAN總線上位機可以實時觀測及修改控制器各項數據參數，便于調試
